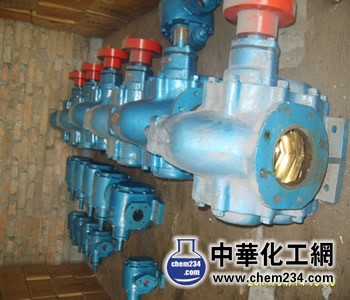

TCB系列防爆耐腐蚀铜齿轮泵

 TCB铜齿轮泵主要用于各种机械设备中输送润滑油，柴油，汽油等，适用于输送粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)，温度在300℃以下的具有润滑性的油料。主要用来输送汽油、柴油、苯、醇、农药等易燃易爆易腐蚀的介质。
TCB防爆齿轮泵在输油系统中可用作传输、增压泵；在燃油系统中可用作输送、加压、喷射的燃油泵；在一切工业领域中，均可作润滑油泵用。
TCB齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。
泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。　从主轴外伸端向泵看，为顺时针旋转。
大流量齿轮油泵齿轮泵，缷油泵，输油泵，原油泵，船用齿轮泵等。

● 性能参数表

型号	流量 Q		转速 n r/min	排出压力 p Mpa	必需汽 蚀余量 r m	效率 η %	电动机
	m3/h	L/min					功率KW	型号
TCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
TCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
TCB-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
TCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
TCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
TCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
TCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
TCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
TCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
TCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
TCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
TCB-1600	95	1600	980				45	Y280S-6
TCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
TCB-2500	150	2500	985				75	Y315S-6
TCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
TCB-3800	230	3800	989				110	Y315L1-6
TCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
TCB-5400	325	5400	989				160	Y355M1-6
TCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
TCB-7600	460	7600	989				200	Y355M3-6
TCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
TCB-9600	570	9600	989				250	Y355L2-6
