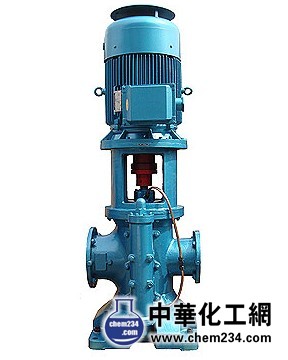

LYB系列船用立式圆弧齿轮泵

该船用泵具有运转平稳，噪音低，寿命长，效率高的特点。
　　 ● 温度：环境温度最高为50℃，使用温度最高为80℃。
　　 ● 轴封：本系列泵采用机械密封，根据用户要求也可以采用填料密封

型式 Model	直径 Diameter	额定流量Rated Flow(m3/h)				额定电压 Rated Pressure
-	进口*出口 Inlet*Outlet	60Hz		50Hz		MPa
-		1180rpm	900rpm	970rpm	720rpm	0.6
LYB20	φ100*φ80	24	-	20	-
LYB25		30	-	25	-
LYB30	φ125*φ100	36	-	30	-
LYB40	φ150*φ125	48	-	40	-
LYB50	φ150*φ125	61	-	50	-
LYB65		-	65	-	-
LYB80		-	80	-	55
LYB90		-	90	-	65
LYB100	φ200*φ150	-	100	-	85
LYB150		-	150	-	125
LYB175	φ250*φ200	-	175	-	145
LYB200		-	200	-	165

LYB立式圆弧齿轮泵外型及尺寸:   型式 Model 电动机型号 Motor Type&Size 外形尺寸(mm)Overall Dimensiton A C D E F1 F2 F3 F4 G J Rk M N Ro T V Z LYB-500)this.width=500" border=0> Y1600M 250 253 500 400 125 75 150 25 20 60 225 450 400 200 120l 45 φ23 Y160L 1246 LYB-30 Y160L 268 265 500 400 125 75 150 25 20 60 225 450 400 200 1259 45 φ23 LYB-40 Y180L-6 354 300 620 510 160 95 200 25 25 70 280 560 505 255 1404 53 φ23 LYB-50 Y200L-6 354 290 620 510 160 95 200 25 25 70 280 560 505 255 - 53 φ23 LYB-65 - - 330 720 620 200 110 235 30 - 70 335 670 600 310 - 62 φ24 LYB-80 - - 350 720 620 200 110 235 30 - 70 335 670 600 310 - 62 φ24 LYB-90 - - 350 720 620 200 110 235 30 - 70 335 670 600 310 - 62 φ24 LYB-100 - - 417 780 680 215 125 250 30 - 80 370 740 650 340 - 70 φ28 LYB-150 - - 440 780 680 215 125 250 30 - 80 370 740 650 340 - 70 φ28 LYB-175 - - 475 780 680 215 125 250 30 - 80 370 740 650 340 - 70 φ28 LYB-200 - - 475 780 680 215 125 250 30 - 80 370 740 650 340 - 70 φ28
